Produktdetails:
Zahlung und Versand AGB:
|
Name: | SpO2- u. ECG-Simulator | Anwendung: | Medizinisches Signal simulieren |
---|---|---|---|
Material: | Kunststoff | Farbe: | Gelb |
Akku-Typ: | Eingebautes Lithium | ||
Markieren: | Krankenhaus-Simulator,Medizinische Simulations-Geräte |

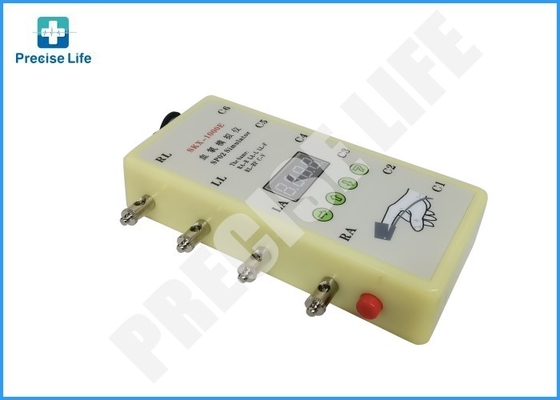

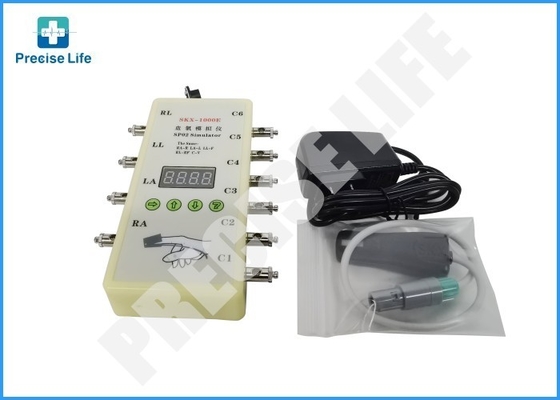

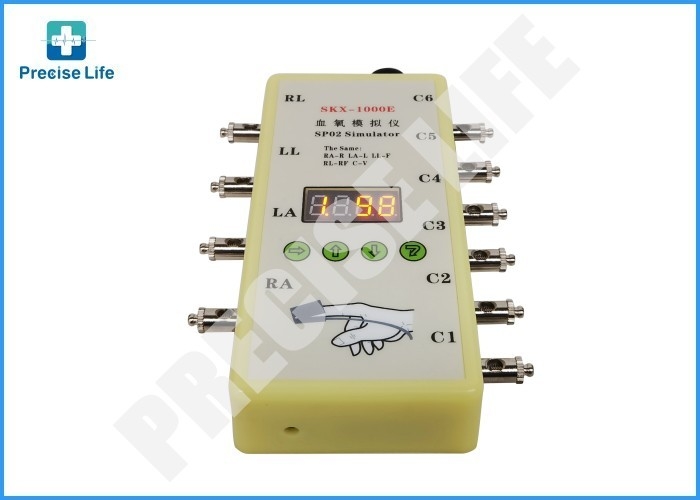

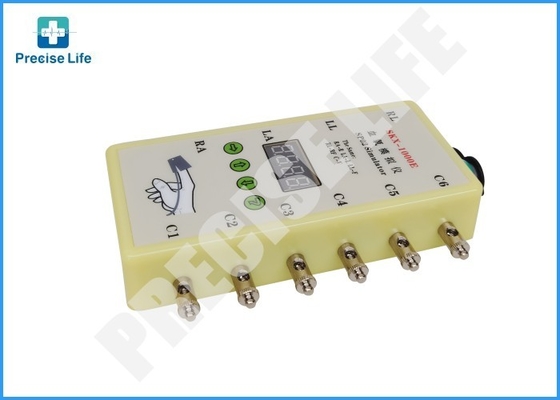

Medizinischer Simulator SpO2 mit Simulator der ECG-Simulator-Funktion SpO2 mit Führung 10
Einleitung der Funktion SpO2:
1. External ahmen Finger, Sie kann an alle mögliche Prüfgeräte SpO2 leicht anschließen nach;
|
2. Es ist ein mehrfunktionaler optischer Simulator, Einbauten häufig-verwendetes BCI, Mindray, Massi-mo, -Wellenformen kurvt;
|
3. Die Oximetrie simulieren Strecke: 80%, 85%, 90%, 98%, diese 4 Punkte bewerten Entdeckungskalibrierung, Toleranz<>
|
4. Pulsschlag simulieren Strecke: 30,60,80,100,120,160,180,240 bpm Summe 8 Messpunkte, Toleranz<>
|
ECG-Funktionseinleitung:
1. Normale ECG-Wellenform, 12 führen verschiedene Strecken und Arten synchrone Wellenform; |
2. Plus- und Reserverichtungsherzfrequenzentdeckungswellenform; |
|
4. Sinusförmige Welle, messen Amplitudenfrequenzeigenschaft |
|
6. Die Atemfrequenz der Atmung von Wellenform kann Wellenform changed+ ECG sein; |
7. Sie können die ECG-Signalamplitude einstellen; |
Wellenformcodeeinleitung:
1. Sauerstoffsättigungswerte, stellten die Rate SpO2 des Simulators ein;
2. stellte Pulsschlagwert, den SimulatorPulsschlagwert ein;
3. wählen Sie die Datenkurve der Sauerstoffsättigungs vor;
4. führen normale ECG-Wellenform, 12 verschiedene Strecken und Arten synchrone Wellenform;
5. Plus-minus der dreieckigen Wellenform;
6. Rechteckwelle, benutzt die Rechteckwelle, zum von Scangeschwindigkeit zu messen;
7. messen sinusförmige Welle, Amplitudenfrequenzeigenschaft
8. Kann den T-Wellenumfang, den Herzfrequenzwert, den R-Zacken-Umfang und die R-Zacken-Breite analoger QRS-Wellenform ändern;
9. simulieren Sie Atmungswellenform;
A., stellen Sie den Umfang des Signals ein;
Anmerkung:
Simulator 1.The erzeugt automatisch einen Wert 98 von Blut Sauerstoff, 80 des Pulsschlags, Blut Sauerstoff-Parameterdaten von -Kurve,
und Code als 4 normale ECG-Wellenform und Atemfrequenz als Atmungswellenform 15bpm.
2. Das Nachahmungsfingerteil, gegen die LED des Sensors Spo2; und das Nachahmungsfingerteil, gegen das Sensor SpO2 PD; und vergewissern Sie sich
dass das weiße Farbfenster von Fingeraufenthalt in Übereinstimmung mit dem PD des Sensors SpO2 oder es nachahmen, führt zu ungültige Daten.
3. Der Simulator erzeugt automatisch Umfang der Führung II an 1mV und in der Herzfrequenzentdeckungswelle, Rechteckwelle, sinusförmige Welle,
QRS-Welle, aller Umfang Führung II ist 1mV.
4. Wenn die Batterie niedriger als ein bestimmter Wert fällt, blitzt der Inhalt der Digitalanzeige, um schwache Batterie anzuzeigen und fährt dann fort
nur ungefähr vier Stunden bearbeiten. Merken Sie bitte, dass sich in diesem Moment der ECG-Wellenformumfang verringert.
5. Die ECG-Teilverbindung zu ECG-Maschine: RA-r (rechter Arm), LA-L (linker Arm), LL-F (linkes Bein), RL-RF (rechtes Bein), C1-C6 (Kastenführung).
6. Die ECG-Teilverbindung zum Patientenmonitor: Ra-rechter Arm (weiß), La-linker Arm (schwarz), LL-linkes Bein (rot), RL-rechtes Bein (Grün), Führung des Kastens C1-C6 (Braun).
7. Führungsverbindung ECG-Teils 3: Ra-rechter Arm (weiß), La-linker Arm (schwarz), LL-linkes Bein (rot).
8. unterschiedlich identifizieren Sie entsprechende Verbindung: L-LA, R-RA, RF (N) - RL, F-LL, C-V.
Schlüsselbeschreibung:
Es gibt 4 Schlüssel, gefolgt von den Auswahlschlüsseln, der Zunahmeschlüssel und verringert Schlüssel, die ENTER-Taste, zusätzlich zu einem Satz Tastenkombinationen
Wählen Sie Schlüssel vor:
Dieser Schlüssel wird verwendet, um den Parameter festzulegen, den Sie ändern möchten; es gibt 4 LED-Rohre, zum der vier Codes anzuzeigen darstellen, was angezeigt wird,
Der 1. LED-Repräsentativwellenformcode, Vertreter LED 2-4 der Parameter (2 ist der Wert von hundert, 3 Vertretern von zehn, 4 Vertretern von Stückchen)
Zunahmeschlüssel:
Verwenden Sie ihn, um den Parameter zu erhöhen
Verringerung des Schlüssels:
Verwenden Sie ihn, um den Parameter zu verringern
ENTER-Taste:
Verwenden Sie sie, um den Parameter zu bestätigen, den Sie festlegten
Kombinationsschlüssel:
Drücken Sie die ausgewählte Taste und ENTER-Taste gleichzeitig, geben Sie die ENTER-Taste, die Freigabe der ausgewählte Schlüssel frei,
doppelklicken Sie die ENTER-Taste wieder, wurde der Kombinationsschlüssel erfolgreich vorgewählt, und er zeigt unterschiedlichen Inhalt an.
Die Operationsweisen jedes Codes:
1. Blut-Sauerstoffwert:
1) die Blut Sauerstoff-Werteinstellung an: 80%, 85%, 90%, 98%, diese 4 der Wertentdeckungs-Punkte Kalibrierung, Toleranz<>
bei 60%, 65%, 70%, 75%, diese 4 der Wertentdeckungs-Punkte Kalibrierung, Anfangs<2>
wert der Toleranz 2): 98%; Er kann ausgewählt und eingestellt sein der Blutsauerstoffwert mit Zunahmeschlüssel und Schlüssel direkt verringern.
2. Pulsschlagwert:
1) Pulsschlag-Werteinstellung an: 30,60,80,100,120,160,180,240 bpm Summe 8 Messpunkte;
2) ist<>
Anfangswert der Toleranz 3) bpm 80, kann er ausgewählt und eingestellt sein der Pulsschlagwert mit Zunahmeschlüssel und Schlüssel direkt verringern.
3. Wellenformdaten kurven Auswahl:
Daten 1 sind BCI-Kurve, Daten 2 sind -Kurve.
4. Normale ECG-Wellenform:
* Herzfestlegung- von tarifenstrecke: 10-200bpm (Anfangswert: bpm 60)
* Signalamplitude ist örtlich festgelegt
5. Plus-minus der dreieckigen Wellenform
* Frequenzbereich: 10-300bpm (Anfangswert: bpm 75)
* Amplitudenbereich: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 Modi, Modus 1: Positive Wellenform; Modus II: negative Wellenform; Verwenden Sie Kombinationsschlüssel, um zu wählen.
6. Rechteckwelle
* Frequenzbereich: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (Anfangswert: 1 Hz)
* Amplitudenbereich: 0.1-4Mv (10:0.1mV, 400: 4mV);
7. sinusförmige Welle
* Frequenzbereich: 1-100Hz (Anfangswert: 25 Hz)
* Amplitudenbereich: 0.1-4Mv (10:0.1mV, 400:4mV)
8. Analoge QRS-T Wellenform:
Diese Wellenform haben 4 Betriebsarten,
Modell 1: der T-Wellenumfang kann geändert werden;
Modell 2: Stellen Sie die Wellenformfrequenz ein;
Modus 3: Einstellung des Umfanges von QRS-Wellenform;
Modell 4: Stellen Sie die Breite von QRS-Welle ein;
die Betriebsart kann mit Kombinationsschlüsseln ändern.
* t-Wellenumfangseinstellbereich: 0.1mV-2mV; (Anfangswert: 10)
* Wellenformfrequenzeinstellbereich: 20-300bpm; (Anfangswert: 75)
* QRS-Wellenformamplitudenbereich: 0.1mV-2mV; (Anfangswert: 1mV)
* QRS-Wellenform-Breitenstrecke: 10ms-150ms; (Anfangswert: 80ms)
9. Simulieren Sie Atmungswelle:
* Frequenzbereich: 10-100time/min; (Anfangswert: 15bpm)
* Anmerkung: die Atmungsführung ist RA-LL, ist Grundlinienwiderstand 1k.If, welches die Patientenmonitoratmungsführung andere Führung ist, stellte bitte den Parameter des Monitors ein oder ändert die Führung anschließen Weise.
A., Signalamplitudeeinstellung:
* Amplitudenbereich: 0.1mV-4mV (10:0.1mV, 400:4mV); (Anfangswert: 100)
* Anmerkung: diese Umfangseinstellung beeinflußt den Umfang mit 5,6,7 Wellenformen.
